Фасад дома по плану: визуализация до того, как дом построен
Есть чертёж или план от застройщика, а фото дома ещё нет? Разбираем, как перевести параметры с плана в визуализацию фасада, что ИИ умеет прочитать в описании — и где проходит честная граница возможностей, если чертежа как документа у него на входе нет.

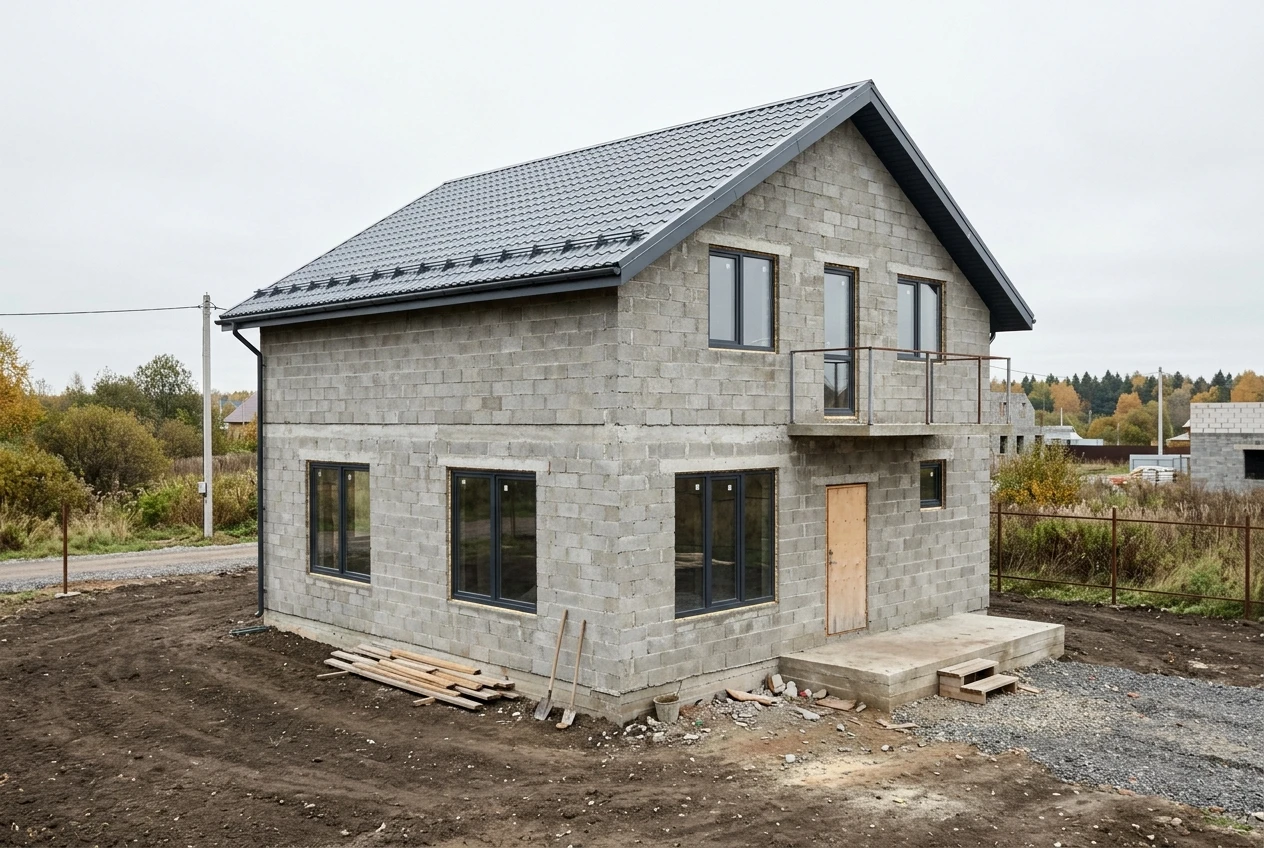

Перетащите ползунок: коробка дома по проекту — и тот же дом с готовой отделкой фасада
Развилка
У меня есть только план, а не фото дома — что вообще можно сделать?
Можно получить визуализацию по текстовому описанию: вы своими словами пересказываете то, что видно на плане или чертеже фасада, — и генератор строит картинку дома с нуля, без исходной фотографии.
Это принципиально другая ситуация, чем «дом уже стоит, но я хочу примерить новую отделку». Если фото есть — фасад уже можно сфотографировать и загрузить, а генератор сохранит реальные окна, двери и форму крыши именно вашего дома. Этот сценарий разобран отдельно на странице дизайн фасада по фото. Здесь же — более ранняя точка на временной шкале проекта: дом ещё не построен или находится в процессе стройки, а значит снимать его физически ещё нечего.
Второй смежный вопрос — какой вообще маршрут выбрать, если вы только начинаете думать о фасаде и не уверены, нужна ли вам визуализация облика или инженерный чертёж. Общая развилка «визуализация или проектный документ» разобрана на странице создать фасад дома онлайн. Здесь мы сразу берём частный случай этой развилки — конкретно ситуацию «план или чертёж уже есть, фото ещё нет».
На практике эта ситуация встречается заметно чаще, чем кажется: не только у тех, кто строит дом с нуля, но и у покупателей квартир и участков с подрядом, где застройщик выдаёт типовой проект фасада ещё до начала строительства, у дачников, планирующих сезон вперёд по эскизу бригады, и у всех, кто присматривает готовый проект дома в каталоге проектных организаций и хочет увидеть его не чертёжной линией, а цветной картинкой, прежде чем платить за привязку проекта к своему участку.
Третий момент — честная граница технологии. Нейросеть не читает чертёж как программа проектировщика: она не парсит PDF или скан с размерными линиями и не извлекает из него точные пропорции автоматически. Подробный разбор того, что ИИ вообще умеет и где принципиально останавливается, — на странице ИИ для дизайна фасада. Здесь мы разбираем именно частный случай этой границы — применительно к работе с планом и чертежом, а не к готовому фото.
Термины
Что означают основные обозначения на чертеже фасада
Три вещи на любом фасадном чертеже читаются одинаково независимо от проекта: высотные отметки, штриховка материалов и маркировка проёмов. Высотные отметки — числа вида «+3.100» вдоль вертикальной линии — показывают уровень пола, подоконника, верха стены от нулевой точки, обычно уровня земли или пола первого этажа.
Штриховка — это графическое обозначение материала на участке стены: разные штрихи соответствуют разным типам отделки на техническом чертеже (в цветном фасаде вместо штриховки уже прямо показан цвет и текстура). Проёмы — окна и двери — обозначаются прямоугольниками с диагональной линией или маркировкой типа «Ок-1», «Дв-2»: цифра отсылает к спецификации, где указан точный размер каждого проёма.
Различают главный фасад (со стороны входа и улицы), дворовый (обратная сторона) и боковые, или торцевые (короткие стены сбоку). Для полной визуализации дома обычно нужны все четыре стороны, но для практической задачи — понять, как будет выглядеть дом с улицы — чаще всего достаточно главного и одного бокового фасада.
План vs фасад
Чем план этажа отличается от чертежа фасада — и почему это разные документы
План этажа — это горизонтальный срез здания: вид сверху, если убрать крышу и потолок, — показывает расположение стен, комнат, дверных проёмов внутри дома. Чертёж фасада — это вертикальная проекция: вид на здание снаружи, сбоку, как если бы вы стояли перед домом и смотрели на одну его стену.
Это разные плоскости, и одно нельзя визуально «получить» из другого без пересчёта: план этажа не показывает высоту дома, форму крыши или расположение окон по вертикали — а именно это нужно для описания фасада. Расположение окон на фасаде связано с планом косвенно — через ту стену, на которой они прорезаны, — но точные высотные отметки окон берутся именно с чертежа фасада или разреза, а не с плана этажа.
Практический вывод для описания дома текстом: если у вас есть только план этажа без отдельного чертежа фасада, вы сможете описать примерное число окон на каждой стене (по проёмам на плане) и общий периметр дома, но не сможете точно указать этажность, форму крыши или высоту окон — эти данные с плана этажа физически не считываются, для них нужен отдельный лист фасада или хотя бы разрез. В таком случае честнее прямо указать в описании «этажность и форму крыши — на ваше усмотрение», чем гадать наугад и потом удивляться, почему результат разошёлся с ожиданиями.
Форматы
Чертёж, эскиз, визуализация, фото — чем они отличаются и что каждый даёт
На разных этапах проекта в руках у вас может оказаться любой из четырёх форматов — и каждый решает свою задачу, а не заменяет остальные.
| Формат | Что даёт | Чего не даёт | Применимо к ИИ-визуализации |
|---|---|---|---|
| Чертёж / план (проект застройщика) | точные размеры, высотные отметки, расположение и размер проёмов, форму крыши в плоскости | цвет, материал, текстуру, объём, тени — воспринимается только специалистом | ИИ не читает чертёж как САПР: не извлекает размеры автоматически из PDF/скана — нужен пересказ словами |
| Цветной эскиз архитектора | ориентир по цвету и материалу, общее стилевое направление | реальную фотореалистичность и точную привязку к вашему конкретному участку и освещению | хороший референс — можно приложить как образец для описания стиля |
| ИИ-визуализация по описанию (text-to-image) | фотореалистичную картинку дома в выбранном стиле по вашему текстовому пересказу плана | точную привязку к реальным пропорциям именно вашего фундамента — это не чертёж и не смета | — (это и есть выход инструмента) |
| Фото уже построенной коробки | точную геометрию реального объекта — окна, крышу, ракурс, что даёт самый точный результат | применимо только когда стены и окна уже стоят | лучший вход для ИИ — image-to-image держит вашу реальную геометрию пиксель-в-пиксель |
Как читать сам чертёж — расшифровку линий, штриховки и высотных отметок — разбирают в архитектурных гайдах; здесь фокус на следующем шаге — переводе прочитанного в описание для визуализации.
Вблизи
Что именно смотреть на чертеже — и как это превращается в отделку
Слева — сам источник данных: лист чертежа с размерными линиями. Справа — то, во что эти данные превращаются на визуализации: конкретная фактура выбранного материала.

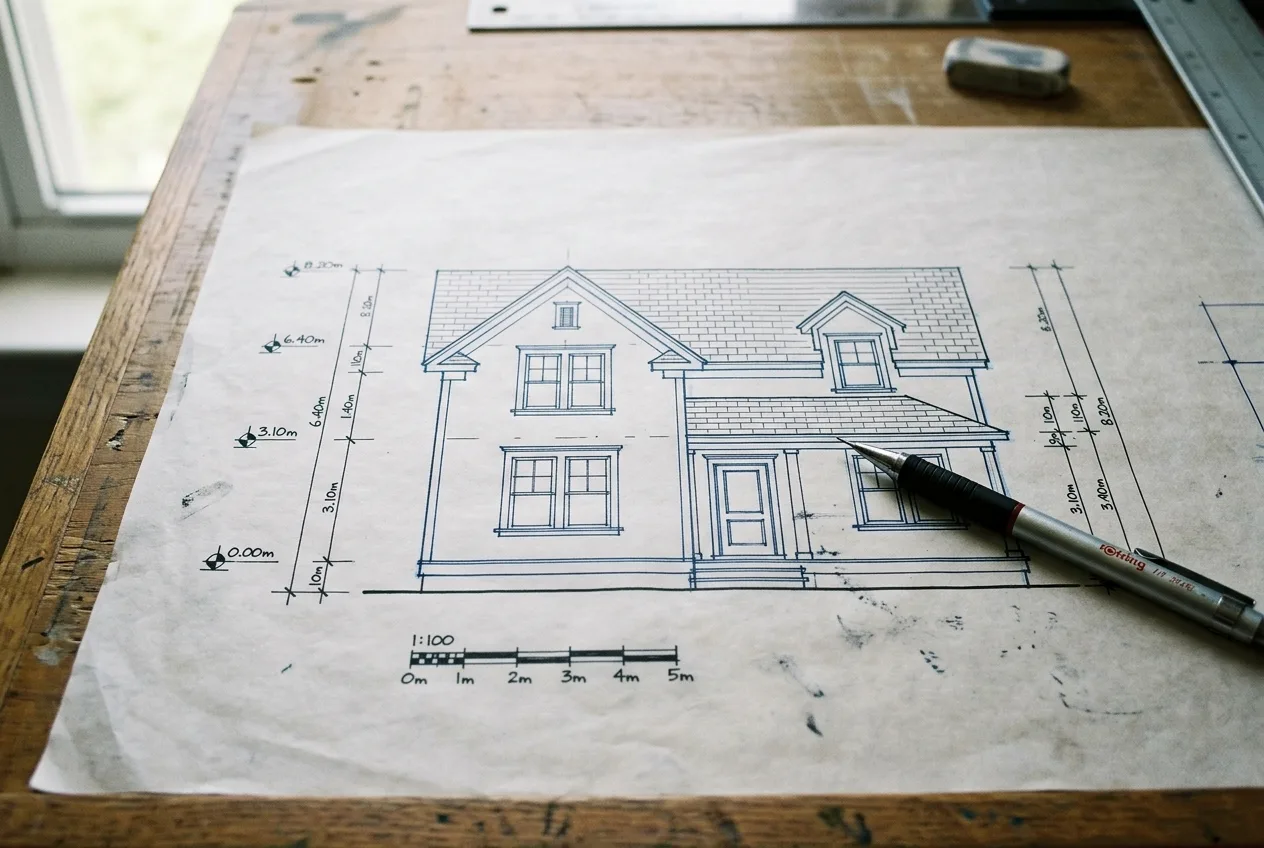

Чертёж фасада: высотные отметки, размерная линейка, проёмы — источник для текстового описания
Материал, который вы называете в описании, — здесь антрацитовый клинкер крупным планом
Почему визуализация по плану работает уже сейчас
Фото необязательно
Если дома ещё нет — опишите его словами по данным с плана. Генератор построит визуализацию с нуля, без исходного фото.
От описания до фото — один и тот же инструмент
Начали с текстового описания на этапе плана — продолжите визуализацией по фото, когда коробка будет готова. Переключаться между сервисами не нужно.
Несколько стилей на одном описании
Опишите дом один раз — и сравните скандинавский, современный, классический стиль на одной и той же геометрии за несколько минут.
Честные ограничения
Мы прямо говорим: это не замена чертежу и не парсинг PDF-плана — это визуализация по вашему пересказу данных с плана.
От плана к картинке
Как архитектор проходит путь от чертежа до цветной визуализации — и что из этого можно сделать самому
Профессиональный путь от плоского чертежа до цветного изображения дома обычно включает промежуточный этап — эскизную визуализацию, которую готовит архитектор вручную или в специализированной 3D-программе. Это отдельная оплачиваемая услуга, требующая точной привязки к размерам вашего проекта.
ИИ-визуализация встраивается в этот путь на другом месте — не вместо архитектора, а до него, как способ быстро проверить несколько стилевых направлений своими силами. Вы берёте с чертежа несколько ключевых параметров — форму крыши, этажность, примерное расположение окон — и получаете картинку за секунды вместо нескольких дней ожидания эскиза.
Дальше есть два честных сценария. Если вы просто хотите понять, «что мне вообще нравится из материалов и цветов» — визуализации по описанию достаточно, и архитектора для этого привлекать необязательно. Если результат нужен для согласования с застройщиком, семьёй или для дальнейшего заказа рабочего проекта — картинку по описанию стоит показывать как референс направления, а не как финальное изображение вашего конкретного дома.
Архитектор переводит чертёж в 3D вручную. ИИ-визуализация по описанию — способ сделать похожий шаг быстрее и самостоятельно, на уровне выбора стиля.
Тип плана
План от застройщика, индивидуальный проект или чертёж от строительной бригады — работа отличается?
Сам принцип описания текстом одинаков для любого источника плана, но у каждого типа есть свои особенности, которые стоит учесть заранее.
План от застройщика (типовой проект в составе договора долевого участия или покупки участка с подрядом) обычно уже включает рекомендованный вариант фасада — застройщики нередко прикладывают цветной рендер прямо в буклете. Такой рендер — готовая отправная точка: возьмите с него силуэт кровли и расположение окон, а затем опишите свой вариант отделки, если хотите отойти от типового решения. Изменить фасад в рамках типового проекта застройщика обычно можно только в пределах того, что разрешено договором и общей архитектурной концепцией посёлка или ЖК — это стоит уточнить до заказа визуализации, чтобы не тратить время на вариант, который позже не согласуют.
Индивидуальный проект от архитектора или проектного бюро даёт больше всего данных: полный комплект чертежей со всеми фасадами, разрезами и спецификацией. Здесь описание получается самым точным — можно взять не только силуэт и проёмы, но и уже заложенные архитектором акценты (эркер, терраса, козырёк), а визуализацией только проверить варианты материала и цвета поверх готовой формы.
Чертёж от строительной бригады при самостоятельном строительстве без архитектора часто менее детален — иногда это просто эскиз с общими размерами без полноценного фасадного листа. В этом случае в описание для визуализации стоит закладывать чуть больше «люфта»: не настаивать на точном числе окон, если бригада ещё может скорректировать проём, а описывать общий объём и желаемый стиль, уточняя детали по мере готовности коробки.
По стадии стройки
Какой инструмент подходит на какой стадии — от плана до готовой коробки
Момент, когда стоит перейти от текстового описания к визуализации по фото, определяется не датой, а тем, есть ли уже итоговая геометрия дома — видны ли окна и форма крыши.
| Стадия стройки | Что использовать | Точность |
|---|---|---|
| Есть только план этажа и чертёж фасада, стройка не начата | Текстовое описание фасада по плану → визуализация с нуля (text-to-image) | стиль и общий облик — да; точные пропорции именно вашего дома — нет |
| Фундамент залит, коробка не готова | То же — фото ещё нечего снимать, работаем по описанию плана | аналогично: ориентир по стилю, не точная копия дома |
| Коробка возведена, окна вставлены, кровля уложена | Фото дома → визуализация по фото (image-to-image) | максимальная — геометрия именно вашего дома сохраняется |
| Дом достроен, но отделка ещё не выбрана | Фото дома → визуализация по фото, сравнение стилей | максимальная — тот же принцип, что и на готовом доме |
Пример описания
Как выглядит рабочее текстовое описание дома по плану — на примере
Разница между «дом по проекту» и рабочим описанием — в конкретике: числа, форма, детали с самого чертежа, а не общие слова.
Слабое описание
«Красивый дом в современном стиле»
Рабочее описание по чертежу
«Двухэтажный дом, двускатная крыша, на первом этаже три окна и входная дверь по центру, на втором этаже два окна и балкон над входом, гараж пристроен слева. Современный стиль: светлая штукатурка, тёмный каменный цоколь, деревянные акценты у входа»
Такое описание даёт генератору четыре типа опоры сразу: этажность и объём, силуэт кровли, примерную расстановку проёмов и материал отделки. Чем больше конкретики взято именно с чертежа — тем меньше генератору приходится додумывать самому.
Полезно также заранее решить, какой стиль вы хотите примерить, — каталог из 30+ готовых стилей ниже на странице упрощает эту часть: не обязательно формулировать материалы самому, можно выбрать готовое направление и добавить к нему только параметры с плана.
Ещё один рабочий приём — описывать дом «от общего к частному», в том же порядке, в котором взгляд скользит по фасаду при подходе к дому: сначала объём и крыша, затем расположение окон по этажам, затем крупные акценты вроде эркера или крыльца, и только в конце — материал и цвет. Такой порядок ближе к тому, как модель обычно интерпретирует описание, и снижает вероятность, что важная деталь потеряется среди эпитетов о стиле.
Ошибки
Типичные ошибки при переходе от плана к визуализации
- 1Ждать, что ИИ сам прочитает PDF или скан чертежа
Инструмент не распознаёт размерные линии, масштабную линейку и штриховку материалов как САПР-программа — он работает с текстовым описанием или с фотографией, но не парсит чертёж как документ.
- 2Описывать дом абстрактно, без деталей с плана
«Хочу красивый дом» не даёт генератору ничего конкретного. Число окон, этажность, форма крыши, наличие эркера или гаража — вот что стоит взять именно с чертежа и внести в описание.
- 3Принимать визуализацию по описанию за точную копию дома
Text-to-image по текстовому пересказу плана — это стилевой референс, а не рендер именно вашего фундамента с точными пропорциями. Пропорции могут отличаться от реального проекта на 10–20%.
- 4Пропускать повторную визуализацию по фото, когда коробка уже готова
Многие останавливаются на первой картинке «по описанию» и не возвращаются к вопросу, когда дом уже физически стоит — а именно на этом этапе точность визуализации резко растёт.
- 5Путать эскизный чертёж проектировщика и итоговую визуализацию
Чертёж фасада — плоский документ с размерами, без цвета и текстуры. Ждать от него «красивой картинки» так же неверно, как ждать от визуализации точных отметок для строителей.
На реальных домах
Так выглядит результат визуализации по описанию плана на практике
Два примера того, во что превращается описание с плана — этажность, форма крыши, расположение окон, выбранный стиль.
Дом с эркером, вертикальный планкен и белая штукатурка — типовой сценарий, когда с плана взят силуэт кровли и расположение эркера
Двухэтажный дом ~200 м², скандинавский минимализм — визуализация по описанию с плана застройщика
Масштаб
Как масштаб чертежа помогает прикинуть реальные пропорции дома
Масштабная линейка в углу чертежа — например «1:100» — переводит сантиметры на бумаге в метры реального здания: один сантиметр на листе равен одному метру дома. Приложив обычную линейку к высоте фасада на чертеже и сверив её с масштабной шкалой, легко прикинуть реальную высоту этажа или ширину окна без специальных программ.
Эта прикидка полезна именно для текстового описания: вместо абстрактного «окна большие» можно написать «панорамные окна высотой около двух с половиной метров» — конкретное число сужает диапазон того, что сгенерирует модель, и результат ближе к вашему реальному замыслу.
Важная оговорка: даже точно снятые с чертежа пропорции не гарантируют, что визуализация по текстовому описанию воспроизведёт их один в один — генератор всё равно строит изображение по вероятностной модели, а не по числовым координатам. Точные пропорции конкретно вашего дома надёжно проверяются только визуализацией по фото, когда коробка уже готова.
Материалы
Что делать, если материал отделки в проекте ещё не выбран
Частая ситуация — проект и чертёж уже готовы, а с материалом фасада всё ещё нет определённости. В этом случае визуализация по описанию плана особенно полезна: форма и проёмы дома уже зафиксированы чертежом, а вариативной остаётся только отделка — идеальные условия, чтобы сравнить 3–4 материала на одной и той же геометрии за один заход.
Опишите дом один раз по данным с чертежа — этажность, форма крыши, проёмы — и затем повторите запрос несколько раз, меняя только материал: штукатурка, клинкер, дерево, комбинация. Так вы получите набор сопоставимых картинок, а не разрозненные образы, которые сложно сравнивать между собой.
Для готового каталога направлений, из которых можно выбирать, не формулируя материалы вручную, ниже на странице собраны более 30 стилей — от классики до хай-тека и скандинавского минимализма, каждый со своим характерным набором материалов и цветов.
Что не заменяет
Что визуализация по плану точно не заменяет
Она не заменяет проект фасада — техническую документацию с точными размерами, узлами примыкания и спецификацией материалов, по которой строят. Она не заменяет консультацию архитектора по конструктиву и нагрузкам. И она не парсит сам чертёж как программа — входные данные для неё всегда текст или фото, а не файл с размерными линиями.
Это не недостаток конкретного сервиса, а честная граница технологии генеративных изображений в целом — она работает с описаниями и картинками, а не с инженерными документами. Понимание этой границы экономит время: не стоит ждать от визуализации того, для чего нужен совсем другой инструмент.
Что заменяет
Какую задачу визуализация по плану решает по-настоящему
Она заменяет долгое и абстрактное «представление в голове» — вместо того чтобы пытаться вообразить дом по линиям чертежа, вы за несколько минут получаете 3–5 конкретных картинок в разных стилях и сравниваете их между собой.
Она заменяет первую, самую дорогую по времени итерацию с архитектором — «покажите что-нибудь, чтобы я понял, нравится мне это направление или нет». Вы приходите к специалисту уже с конкретным референсом, а не с пустым листом ожиданий.
Итог
Итоговый порядок: от чертежа в руках до готовой визуализации фасада
Весь путь от чертежа до картинки укладывается в четыре шага и примерно четверть часа — при условии, что план уже перед вами, а не «где-то у застройщика».
Сначала откройте чертёж фасада или хотя бы план этажа и выпишите на листе бумаги четыре параметра: этажность, форму крыши, примерное число окон на каждой стене и наличие крупных элементов вроде эркера, балкона или гаража. Это займёт пять-десять минут, даже если вы никогда раньше не читали строительные чертежи — большинство обозначений интуитивно понятны, если знать, что высотные отметки — это числа вдоль вертикальной линии, а проёмы — прямоугольники с диагональной чертой.
Затем переведите эти четыре параметра в одно связное текстовое описание и добавьте желаемый стиль отделки — либо своими словами, либо выбором готового направления из каталога стилей. Получите первую визуализацию и оцените, насколько она соответствует тому, что вы представляли: если что-то не совпало, уточните формулировку и повторите — две-три попытки ради точного результата нормальны для любой генеративной модели.
Когда коробка дома будет физически готова — стены возведены, окна вставлены, кровля уложена, — сфотографируйте дом и повторите визуализацию уже по фото. На этом этапе точность вырастает многократно: геометрия вашего реального дома сохраняется пиксель-в-пиксель, и остаётся только подобрать финальный вариант отделки среди уже понравившихся на этапе плана направлений.
Такой порядок — сначала грубая прикидка по описанию плана, затем точная проверка по фото готовой коробки — экономит главное: время архитектора и деньги на переделку уже смонтированной отделки. Решение о направлении принимается заранее и без затрат, а финальный выбор материала уточняется уже на пиксель-точной картинке вашего собственного дома.
Держите обе визуализации — раннюю по описанию плана и позднюю по фото готовой коробки — рядом, когда будете обсуждать финальный выбор с семьёй или бригадой. Разница между ними наглядно показывает, как менялось решение по мере уточнения данных, и снимает частый вопрос «а мы точно уже решили, что хотим именно это» — визуальная история выбора всегда убедительнее, чем попытка вспомнить обсуждение месячной давности.
Отдельно стоит сохранить финальную визуализацию по фото готовой коробки как референс для разговора с бригадой отделочников — картинка «вот именно этот материал и вот в этом месте акцент» снимает большинство вопросов, которые иначе решались бы устно и неточно на объекте. Это тот же принцип, что применяется на более позднем этапе с рабочим проектом фасада: чем конкретнее визуальный документ на руках у исполнителя, тем меньше поводов для разночтений между тем, что представлял заказчик, и тем, что в итоге сделает бригада.
